Ячейки давления и напряжений
Гидравлические ячейки — то, с чего началась Glötzl. Они меряют полное давление в грунте и напряжение в бетоне там, где расчёт даёт только оценку.
Модели
Исполнение выбирается по тому, что именно измеряется: давление грунта, контактное напряжение или напряжённое состояние конструкции.

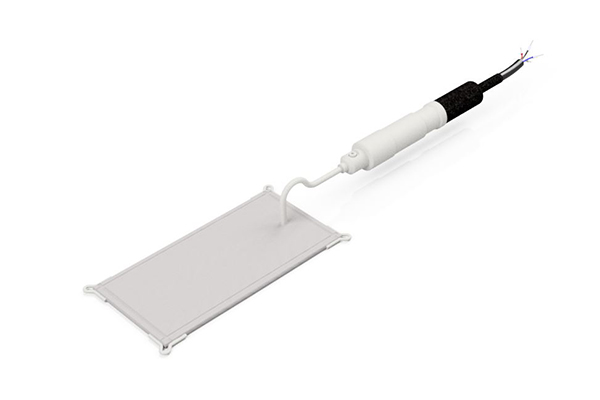

Тангенциальная и радиальная ячейки
Напряжения в набрызг-бетоне обделки (тип B) и на контакте бетон–порода (тип F). Стандартная пара для тоннелей, пройденных по НАТМ.
Грунтовая ячейка полного давления
Полное давление в теле грунтовой плотины, насыпи и под фундаментом. Исполнение RE — эталонное, с учётом возможного наклона ячейки.

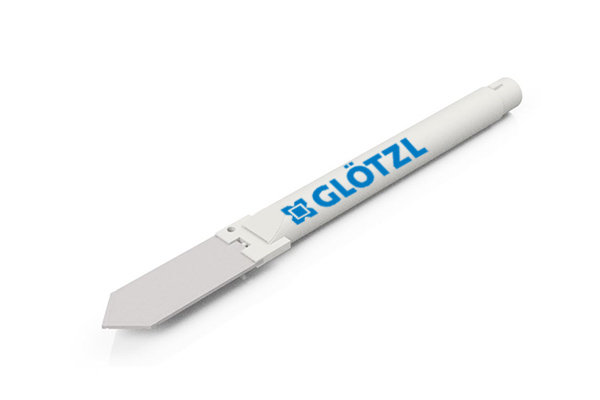

Вдавливаемая ячейка
Монтируется вдавливанием без разработки котлована. Исполнение EPE/P — со встроенным датчиком порового давления: полное и эффективное давление в одной точке.
Давление на опалубку
Давление бетонной смеси на опалубку и подпорные конструкции — контроль темпа бетонирования и безопасности щитов.

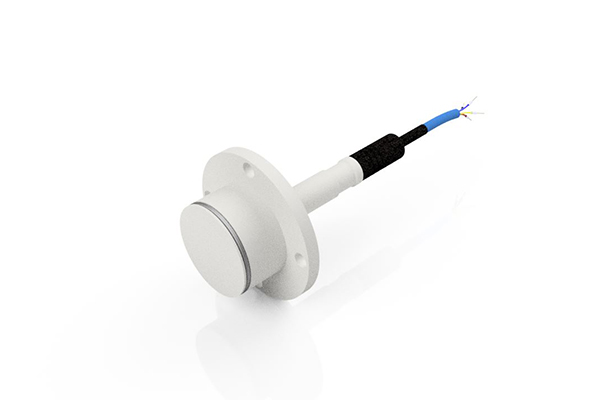

Ячейка с фронтальной мембраной
Давление грунта или жидкости с присоединением через переборку: тоннелепроходческие комплексы и испытательные стенды.

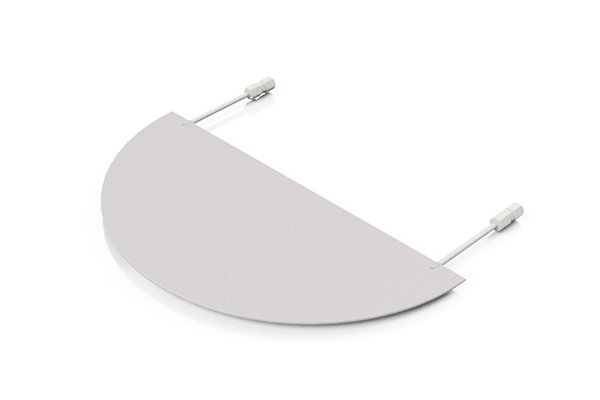

Плоский домкрат
Определение действующих напряжений в породе, бетоне и каменной кладке методом разгрузки щели.

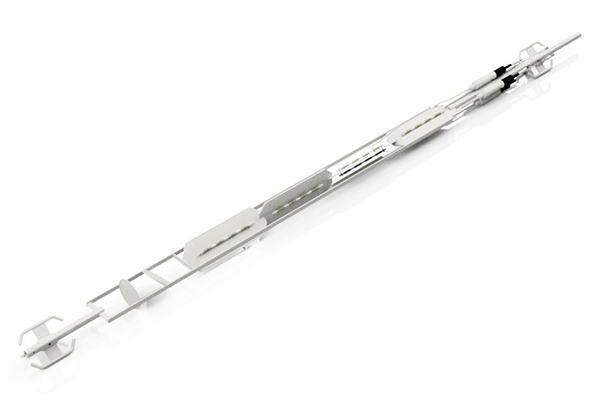

Станция контроля напряжений
Набор разно ориентированных ячеек в одной точке: позволяет оценить тензор напряжений и его перераспределение при отработке.
Ещё в линейкеТип EM — модельная ячейка для лабораторных и масштабных испытаний. Пневматические исполнения с компенсационным клапаном Glötzl работают без электроники в теле сооружения — решающий довод для объектов со сроком службы в десятилетия.
Как подбирается ячейка
Пришлите узел — подберём исполнение
Конструкция, ожидаемые давления, способ монтажа и срок службы объекта.
